Primeiro, o desenho de projeto de instalação de traço de calor elétrico
Deve haver um desenho de projeto completo antes da construção, que deve incluir as seguintes informações:
1. Número da linha, ponto de fornecimento de energia é indicado por um quadrado longo.
2. O tipo e comprimento dos trópicos elétricos requeridos pela linha. (Unidade: m)
3. O comprimento elétrico tropical necessário (unidade: metros) por metro de comprimento de tubulação é o coeficiente de enrolamento.
4. O comprimento tropical de eletricidade necessário para cada válvula. (Unidade: m)
5. Lista de acessórios para materiais de apoio para sistema de traceamento térmico.
6. Lista de acessórios do sistema de controle de temperatura.
7. Lista de materiais necessários para a construção.
8. O projeto considera os parâmetros e as especificações dos materiais de isolamento térmico utilizados.
2. Preparação antes da instalação do traceamento térmico elétrico
(1) Sistema de tubulação
1. O sistema de dutos e equipamentos foram concluídos.
2. O revestimento antiferrugem e anticorrosão secou completamente.
3. As especificações de construção do sistema de tubulação são consistentes com aquelas mostradas nos desenhos do projeto.
4. Lime todas as rebarbas e cantos afiados.
(2) Trópicos elétricos e acessórios
1. Se a superfície dos trópicos elétricos está danificada ou quebrada.
2. O desempenho de isolamento dos trópicos elétricos é bom (a resistência de isolamento é maior ou igual a 20MΩ quando testada a 1000VDC com um medidor de vibração).
3. Os requisitos de modelo e design de trópicos elétricos e todos os acessórios são consistentes.
(3) Preparação no local

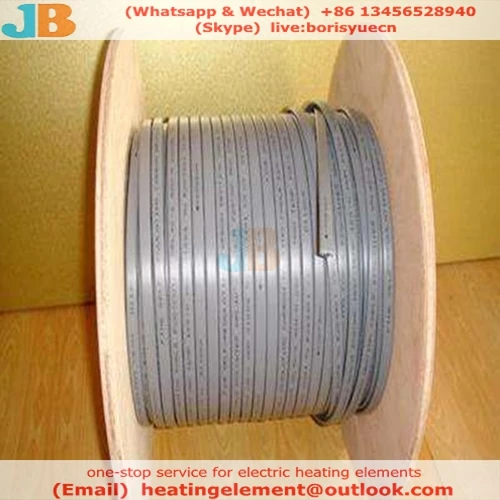

1. Coloque um rolo de trópicos elétricos e carretéis em um suporte e coloque-os perto de uma extremidade da linha.
2. Distribua eletricidade ao longo da tubulação e evite:
* Coloque trópicos elétricos em rebarbas e cantos vivos.
* Puxe os trópicos elétricos.
* Pedais ou objetos pesados colocados em trópicos elétricos.
Terceiro, construção tropical elétrica única e método de instalação
1. Fita sensível à pressão de fibra de vidro ou fita de alumínio fixa os trópicos elétricos à tubulação a cada 50 cm.
2. Ao aplicar plano, conecte os trópicos elétricos ao lado inferior de 45 graus da tubulação o máximo possível.
3. Reserve um cabo de aquecimento de 1 m de comprimento no primeiro ponto de alimentação e no final da linha.
4. Fiação de acordo com o [coeficiente de enrolamento] mostrado no desenho do projeto (o coeficiente é um número inteiro e deve ser aplicado plano para ajudar a reduzir o contato).
5. Todos os elementos de dissipação de calor (como suportes, válvulas, flanges, etc.) devem reservar o comprimento elétrico tropical necessário de acordo com os requisitos do desenho do projeto, e esta seção do elétrico tropical deve ser enrolada e fixada no corpo de dissipação de calor . Os seguintes pontos devem ser observados:
* O dissipador de calor deve ter o comprimento dos trópicos elétricos necessários para o projeto.
* Os trópicos elétricos podem se sobrepor ou se cruzar.
* O método de enrolamento deve ser o mais longe possível para que o dissipador de calor possa ser removido a qualquer momento para manutenção ou substituição, se necessário, sem danificar o tropical elétrico ou afetar outras linhas.
* Ao usar acessórios 2-way ou 3-way, deve-se reservar 40 cm de comprimento em cada extremidade dos trópicos elétricos.
4. Enrolamento em espiral da instalação de aquecimento elétrico
Se o coeficiente de enrolamento for 1,4, ou seja, a tubulação de 5m precisa ser revestida com trópicos elétricos de 7m, as duas extremidades dos trópicos elétricos de 7m de comprimento são primeiro fixadas em uma seção de tubos de 5m de comprimento durante a construção e, em seguida, os trópicos elétricos são enrolado na tubulação e fixo.
5. Método de instalação e construção de vários rastros de calor elétrico
1. O desenho do projeto indica que o coeficiente de enrolamento é (n=1,2... Geralmente usado em tubulações de grande diâmetro, o método é o seguinte:
* Os trópicos elétricos são roteados de uma extremidade da linha do gasoduto até o final e de volta ao ponto de partida, e a rota é igual ao coeficiente. (No entanto, observe que o tempo de uso é grande)
* O número de vezes que os trópicos elétricos são roteados de uma extremidade à outra da linha do gasoduto, por sua vez, é igual ao coeficiente.
* Sistema de backup, pipelines principais para uso de emergência de backup. Portanto, cada linha deve ser instalada como uma linha separada e ter um ponto de alimentação independente.
6. Instalação de acessórios de instalação de aquecimento elétrico
* Selecione os acessórios de acordo com os requisitos do desenho do projeto.
* O anel de vedação utilizado deve ser combinado com os trópicos elétricos e combinado com o selante à prova d'água.
* A caixa de junção da fonte de alimentação está o mais próximo possível da extremidade da fonte de alimentação da tubulação.
* Prepare a porta do fio de acordo com o manual de instalação dos acessórios.
* Uma pequena seção de trópicos elétricos deve ser reservada para cada final de linha para manutenção futura.
7. Inspeção e teste de materiais de isolamento de instalação de aquecimento elétrico antes da instalação
* Verifique se há danos na superfície dos trópicos elétricos.
* Verifique se todos os acessórios estão totalmente instalados.
* Use um medidor de agitação 2500VDC para agitar uma extremidade de cada linha independente e a resistência de isolamento deve estar acima de 20MΩ. Observe que o tempo de teste de agitação deve ser superior a um minuto, ou seja, o condutor agita a camada de blindagem do metal tropical elétrico.
* Registre os resultados do teste de agitação na folha de registro da instalação.
8. Instalação da camada de isolamento de rastreamento térmico elétrico
Instale o isolamento imediatamente após o teste de construção do cabo de traço térmico e preste atenção aos seguintes pontos:
* O material, espessura e especificações da camada de isolamento utilizada atendem aos requisitos do desenho do projeto.
* O material de isolamento deve estar seco durante a construção.
* Uma capa à prova d'água deve ser adicionada à camada de isolamento.
* A construção da camada de isolamento deve evitar danos aos trópicos elétricos.
* O teste de isolamento deve ser realizado imediatamente após a construção da camada de isolamento.
* Adicione uma etiqueta de advertência à camada de isolamento para indicar "Trópicos elétricos internos" e também indicar a localização de todos os acessórios.
9. Partida de baixa temperatura de aquecimento elétrico e proteção de segurança
A engenharia de aquecimento elétrico geralmente está de acordo com os desenhos de projeto em circunstâncias normais, partida em grupo, de acordo com projeção de controle convencional, com partida de interruptor, proteção contra sobrecarga e proteção contra vazamento, se usado para aquecimento de alta potência de baixa temperatura e baixa temperatura partida de estado, corrente de partida instantânea em saída de alta potência pode ser usado dispositivo de comutação de porta dupla e monitoramento da corrente de trabalho durante o processo de comutação, no caso de transição de carga segura para sistema de proteção contra sobrecarga.
10. À prova de explosão
* Os trópicos elétricos à prova de explosão da empresa podem ser usados na primeira e na segunda áreas das ocasiões à prova de explosão da fábrica, a instalação deve evitar gás inflamável e explosivo ou acúmulo de líquido cantos escuros e outras áreas à prova de explosão que podem exceder os regulamentos acima, caixa de distribuição não à prova de explosão deve ser instalada em área não à prova de explosão, caso contrário, a caixa de distribuição à prova de explosão correspondente deve ser configurada.
* Além do grau à prova de explosão, deve-se prestar atenção ao grupo à prova de explosão.
11. Precauções especiais para instalação de aquecimento elétrico
* É estritamente proibido misturar vapor e aquecimento elétrico em um.
* A cinta de aquecimento não deve ser danificada pela camada de isolamento quando instalada e deve ser bem presa ao corpo aquecido para melhorar a eficiência térmica, se o corpo de aquecimento for um corpo não metálico, o uso de fita adesiva de alumínio para aumentar o contato área de transferência de calor, fixada com braçadeira de cabo Niyou, ligação de fio é estritamente proibida.
* O meio no flange é fácil de vazar e os trópicos elétricos devem ser evitados diretamente abaixo.
* Uma extremidade dos trópicos elétricos é conectada à fonte de alimentação, e o núcleo do fio na outra extremidade é estritamente proibido de ser conectado em curto ou em contato com substâncias condutoras e cortado em forma de "V", e deve ser bem protegido com a cabeça correspondente.
* Ocasiões à prova de fogo e à prova de explosão devem ser equipadas com caixas de junção e terminais à prova de explosão. Vedação de borracha de silicone após a fiação: (10 cm devem ser retirados no terminal elétrico tropical onde a blindagem é usada para evitar curto-circuito)
* Instale um ponto quente, meça o primeiro isolamento, a blindagem deve ser aterrada e o valor da resistência do isolamento não pode ser inferior a 20 megohm/1000V.
* Defina os dispositivos de proteção de ligar, desligar e vazamento de acordo com a tensão, corrente e outros parâmetros de cada traçado de calor elétrico.
* Linha de varredura a vapor: Onde for necessária a descalcificação da tubulação de limpeza a vapor, deve-se prestar atenção primeiro à limpeza e depois à instalação de trópicos elétricos, se a inspeção anual de rotina da linha de varredura deve ser projetada e instalada de acordo com circunstâncias especiais.
12. Instalação e aceitação de aquecimento elétrico
Este manual não inclui as disposições relevantes nos regulamentos de construção e aceitação da engenharia de instalação e os "regulamentos à prova de explosão e prevenção de incêndio", e os requisitos das especificações técnicas comuns acima ainda devem ser seguidos durante a construção e não serão repetidos aqui.
