Especializada na produção de plataforma de aquecimento SMD, pode ser personalizada, pode ser personalizada de acordo com os requisitos do cliente. Placa de aquecimento elétrica é amplamente utilizada na tabela de aquecimento de temperatura constante de amostra para desmontar componentes eletrônicos SMD, cozimento, secagem e outros testes de temperatura, é biologia, genética, medicina e saúde, proteção ambiental, laboratório bioquímico, sala de análise, ensino e pesquisa ferramentas essenciais

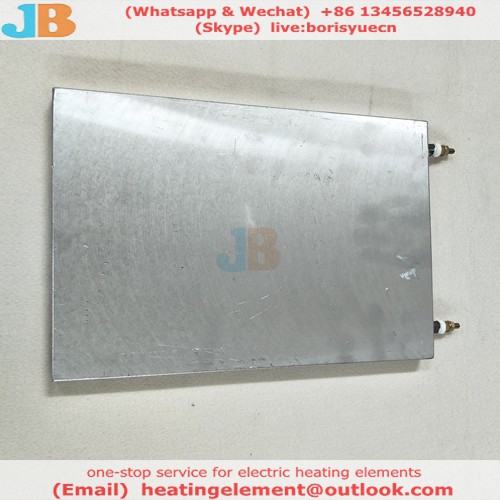

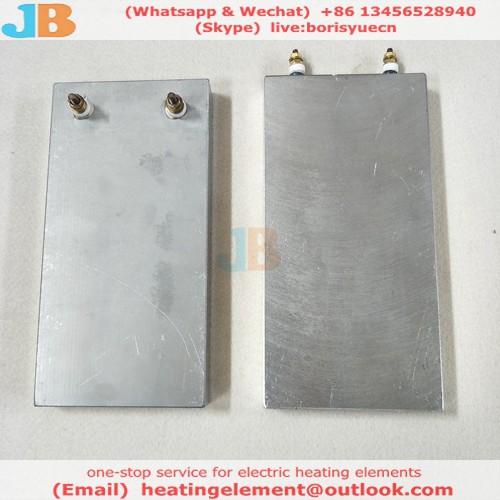

Imagem do produto da mesa de aquecimento de temperatura constante

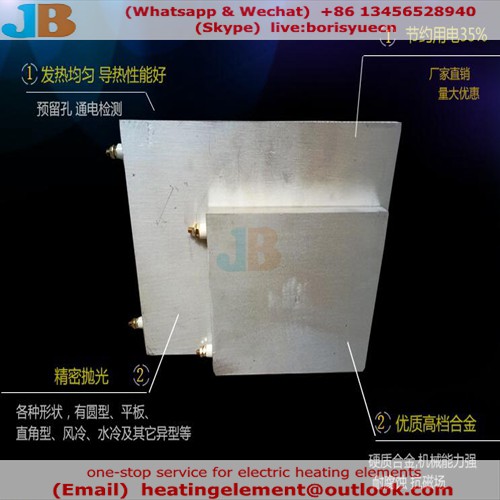

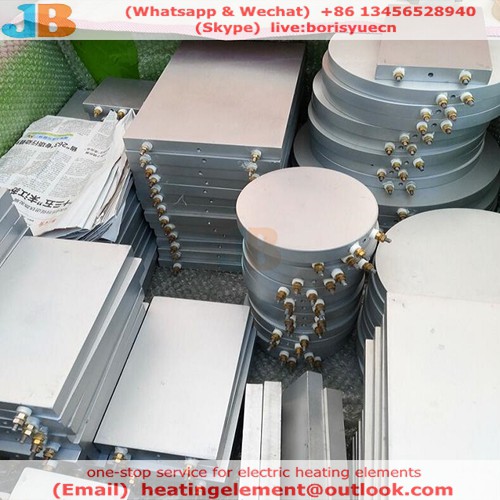

Imagem do produto da mesa de aquecimento de temperatura constante
1. Guia prático de operação para desmontagem de componentes eletrônicos SMD para mesa de aquecimento de temperatura constante
1- Tabela de aquecimento de temperatura constante para remover a operação do SMD
(1) De acordo com o tamanho da placa PCB e os requisitos do processo de soldagem, defina o modo de trabalho da máquina e a temperatura de saída da placa de aquecimento.
(2) Ligue o interruptor de aquecimento (WARM), a placa de aquecimento começa a funcionar, a temperatura do visor aumenta, aguarde um momento após a temperatura do visor atingir o valor definido, para que a temperatura da superfície da placa de aquecimento seja mais uniforme.
(3) Coloque a placa PCB do componente SMD a ser removido na placa de aquecimento, e depois que a solda na placa PCB estiver derretida, remova o SMD com uma pinça ou caneta de sucção a vácuo.
(4) Ao final do trabalho, afaste a placa PCB da placa de aquecimento, desligue o interruptor de aquecimento (WARM) e desligue o interruptor principal.
Processo de soldagem da mesa de aquecimento a temperatura constante
Processo de soldagem da mesa de aquecimento a temperatura constante
2 - Operação de soldagem SMD com mesa de aquecimento de temperatura constante
(1) De acordo com o tamanho da placa PCB e os requisitos do processo de soldagem, defina o modo de trabalho da máquina e a temperatura de saída da placa de aquecimento (recomenda-se defini-la no estado de aquecimento regular e definir o tempo de tempo de acordo com a experiência, o que pode efetivamente impedir o superaquecimento da placa PCB).
(2) Ligue o interruptor de aquecimento (WARM), a placa de aquecimento começa a funcionar, a temperatura do visor aumenta, aguarde um momento após a temperatura do visor atingir o valor definido, para que a temperatura da superfície da placa de aquecimento seja mais uniforme.
(3) Coloque a placa PCB com o dispositivo SMD na placa de aquecimento.
(4) Assim que o tempo de cronometragem chegar, a placa de aquecimento parará de aquecer, neste momento para ver se a pasta de solda está completamente derretida, se a pasta de solda não estiver completamente derretida, ajuste o tempo adequadamente
, continue a aquecer. Uma vez que a pasta de solda esteja completamente derretida, mova suavemente a placa PCB para longe da placa de aquecimento. Espere que a pasta de estanho esfrie e solidifique e o trabalho de soldagem esteja concluído.
(5) Desligue e ligue o interruptor de aquecimento (WARM) uma vez e aplique os últimos parâmetros definidos por padrão para soldar a próxima placa PCB.
(6) Após a conclusão de toda a soldagem, desligue o interruptor de aquecimento (WARM) e desligue o interruptor principal.
Diagrama de estrutura do produto da tabela de aquecimento de temperatura constante
Diagrama de estrutura do produto da tabela de aquecimento de temperatura constante
Em segundo lugar, o uso de instruções de tabela de aquecimento de temperatura constante e métodos de operação
1. Método de operação da placa de aquecimento
(1) Verifique se o cabo de alimentação está conectado antes de ligar.
(2) Ligue o interruptor de alimentação principal e pressione a tecla SET para entrar na interface de configuração de parâmetros.
(3) Defina o tempo de cronometragem de aquecimento (este tempo de cronometragem só é válido quando a máquina está trabalhando no modo de cronometragem, se a máquina estiver trabalhando em modo contínuo, você pode pressionar o botão SET duas vezes,
Pule esta configuração) Pressione as teclas "▲" e "▼" para ajustar o número de minutos para o valor ideal (faixa de ajuste 0-99 minutos). Pressione a tecla SET para mudar para a configuração de segundos.
Ajuste o número de segundos para o valor ideal (intervalo de ajuste 0-59 segundos).
Área de aplicação do tempo da mesa de aquecimento
Área de aplicação do tempo da mesa de aquecimento
(4) Defina a temperatura de trabalho da placa de aquecimento
Depois que a configuração da hora estiver concluída, pressione o botão SET novamente para alternar para a configuração da temperatura e o tubo digital do relógio exibirá o caractere S.
Pressione as teclas para cima e para baixo para ajustar o valor da área de exibição de temperatura para o valor ideal (faixa de ajuste 0-450 graus).
(5) Defina o modo de trabalho e inicie o aquecimento
Modo de temporização: pressione o botão SET várias vezes até que o indicador verde se apague, ligue o interruptor de aquecimento (WARM) para iniciar o aquecimento. Indicador vermelho
Acende-se e o tubo digital começa a cronometrar. Estado de trabalho contínuo: pressione o botão SET várias vezes até que o indicador verde acenda, ligue o interruptor de aquecimento QUENTE,
Inicie o aquecimento. O indicador vermelho acende e o tubo começa a cronometrar.
(6) Parar o aquecimento
Após o aquecimento, desligue o interruptor de aquecimento (WARM), a luz indicadora vermelha está desligada e a placa de aquecimento para de aquecer (se a máquina estiver trabalhando no modo de temporização, é cronometrado para o tempo de temporização,
A máquina pára automaticamente o aquecimento, o tubo digital pára de cronometrar e a campainha emite dois alarmes. )
Faixa de aplicação da mesa de aquecimento termostática
Faixa de aplicação da mesa de aquecimento termostática
(7) Resfriamento (opcional)
Ligue o interruptor de resfriamento (COOL), o ventilador de fluxo cruzado começa a funcionar e desligue o interruptor de resfriamento (COOL) depois que a temperatura da placa de aquecimento cair para a temperatura normal.
(8) Desligar
Desligue o interruptor de alimentação principal (POWER) e desconecte o cabo de alimentação.
2. Instruções para o uso da mesa de aquecimento de temperatura constante
※Esta máquina tem dois modos de trabalho: modo de temporização e modo contínuo.
(1) O modo de temporização define o tempo de aquecimento para o usuário e, quando chega a hora, a máquina pára automaticamente o aquecimento e soa um alarme. O modo contínuo é a máquina em todos os momentos
No estado de aquecimento de temperatura constante, o usuário deve desligar o interruptor de aquecimento para interromper o aquecimento.
Mesa de aquecimento usando diagrama de painel
Mesa de aquecimento usando diagrama de painel
(2) Configuração e conversão de dois modos de trabalho. O indicador verde é o indicador de status do modo de operação. O indicador verde acende visível na inicialização, pressione o botão SET uma vez,
O indicador verde desliga, pressione o botão SET mais três vezes e o indicador verde acende novamente. E assim por diante.
Quando o indicador verde estiver desligado, ligue o interruptor de aquecimento (WARM) e a máquina funcionará no modo de temporização; Quando o indicador verde estiver aceso, ligue o interruptor de aquecimento (WARM) e a máquina funcionará em modo contínuo.
※O ajuste numérico desta máquina é realizado pressionando o botão "▲" para cima e o botão "▼" para baixo. Clique uma vez, o valor muda em uma unidade; Pressão longa
então sobe ou desce rapidamente.
※A máquina precisa ser pré-aquecida antes da operação normal e, em seguida, usada após a temperatura da placa de aquecimento ser constante e uniforme.
