A placa de aquecimento elétrico (também chamada de placa de aquecimento elétrico, placa de aquecimento de laboratório, placa de aquecimento elétrico de laboratório, etc.) adota o controlador de temperatura de exibição digital de inteligência artificial Yudian PID original, que tem alta precisão, operação segura e simples, clara e conveniente; relés de estado sólido (SSR) de alta qualidade, A vida útil é 100 vezes maior do que os relés de contato comuns; vários tubos de aquecimento de aço inoxidável de alta qualidade, manutenção conveniente e rápida e baixa taxa de falha.
A placa de aquecimento elétrico pode ser considerada um dispositivo de aquecimento necessário no laboratório. A taxa de utilização é muito alta e os campos que podem ser relativamente exigidos também são bastante extensos. Os seguintes fabricantes de placas de aquecimento apresentarão a aplicação de placas de aquecimento no laboratório.
1. Princípio de funcionamento da placa de aquecimento de laboratório:

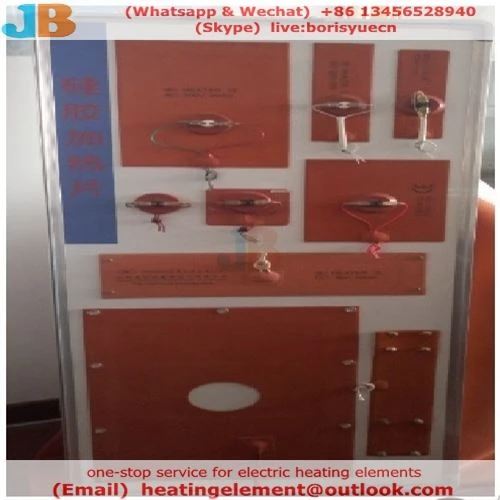

Placa de aquecimento elétrico de silicone também é chamada de placa de aquecimento elétrico. Ele usa o efeito Joule da corrente elétrica para converter energia elétrica em energia térmica para aquecer o objeto. Durante o processo de aquecimento elétrico, produz menos gases residuais, resíduos e fumaça, o que pode manter o objeto aquecido limpo e não poluir o meio ambiente. .
O aquecimento elétrico é amplamente utilizado nas áreas de produção, pesquisa científica e testes, especialmente na fabricação de monocristais e transistores, peças mecânicas e têmpera de superfície, fundição de ferro ligas e fabricação de grafite artificial.
Cinto aquecedor de borracha de silicone com controle de temperatura.
Áreas de aplicação de placas de aquecimento de laboratório:
No laboratório, é usado principalmente para digestão ácida e alcalina, análise constante de metais, secagem de amostras, aquecimento geral de reagentes, aquecimento de placa de TLC, evaporação, etc.
Classificação / tipo da placa de aquecimento
O produto padrão integral da mesa de aquecimento de temperatura constante, a altura de toda a máquina é 150 mm. A altura da parte de aquecimento dividida é de 65 mm
Fonte de alimentação: 220 V (50 Hz); faixa de temperatura de controle: temperatura normal-350 ℃; tipo de alta temperatura (temperatura ambiente ~ 450 graus), tipo de ultra alta temperatura (temperatura ambiente ~ 500 graus)
Produtos de várias especificações têm tipo integral (seção A), tipo dividido (seção B) e tipo de guarda-corpo (seção C). Outro D, F
F: tipo Split (a altura de toda a máquina é 65mm);
B: Existe um dispositivo de proteção do lado de fora;
G: Atualmente é um modelo de alta temperatura que pode ser usado na faixa de 450 graus;
TG: modelo de ultra-alta temperatura que é usado na faixa de 500 graus.
Os casos de aplicação de placas aquecedoras em laboratório são os seguintes:
1. Dispositivo de aquecimento de vidro / esquema de aquecimento da torre de destilação de vidro
2. Esquema de aquecimento do equipamento de teste de temperatura constante
3. Esquema de aquecimento do calorímetro
4. Programa de aquecimento da incubadora
5. Esquema de aquecimento do forno de secagem / forno
6. Esquema de aquecimento de banho de água / óleo
Cinto aquecedor de borracha de silicone com controle de temperatura.
Solução de aquecimento de laboratório
1. Dispositivo de aquecimento de vidro / esquema de aquecimento de torre de retificação de vidro Dispositivo de aquecimento elétrico de vidro / torre de retificação de vidro, composto principalmente de tubo de vidro ou vidraria, corpo de aquecimento elétrico, eletrodo e camada isolante. O elemento de aquecimento é um fio de aquecimento / cabo elétrico de rastreamento. O fio de aquecimento e o cabo de aquecimento são enrolados ao redor da circunferência externa do tubo de vidro e as duas extremidades são conduzidas para fora pela conexão do eletrodo. O isolamento e a camada de isolamento térmico cobrem a circunferência externa do fio de aquecimento e do tubo de vidro; o isolamento e a camada de isolamento térmico podem ser feitos de resina de alta temperatura, cerâmica, etc.
2. Os produtos de aquecimento comumente usados em dispositivos de aquecimento de vidro / torres de retificação de vidro incluem: tubos de aquecimento em miniatura, cabos de aquecimento elétrico e películas de aquecimento elétrico.
2. Esquema de aquecimento do equipamento de teste de temperatura constante
Objetivo: Para o teste de adaptabilidade de produtos elétricos e eletrônicos, seus componentes originais e outros materiais em ambientes de alta e baixa temperatura quando são armazenados, transportados e usados.
O equipamento de teste é usado principalmente para realizar testes de simulação ambiental nas características físicas e outras características relacionadas do produto sob baixa temperatura, alta temperatura e condições de acordo com os requisitos dos padrões nacionais ou requisitos definidos pelo usuário. Após o teste, o desempenho do produto pode ser avaliado por meio de testes. , Se ainda pode atender aos requisitos predeterminados para design de produto, melhoria, identificação e inspeção de fábrica.
Características estruturais: O equipamento é composto principalmente de gabinete, sistema de refrigeração, sistema de aquecimento, sistema de circulação de ar e sistema de controle. O revestimento externo da caixa é feito de chapa de aço laminado a frio com spray eletrostático, e o tanque interno é feito de chapa de aço inoxidável de alta qualidade. Há uma janela de observação de grande área no meio da porta e uma lâmpada de observação, para que o usuário possa ver claramente a situação de teste da amostra.
A aparência geral é bonita e generosa. A camada de isolamento térmico é feita de espuma rígida de poliuretano e uma pequena quantidade de lã de vidro ultrafina, que possui as características de alta resistência e bom isolamento térmico. O principal instrumento de controle de temperatura deste equipamento adota um display digital inteligente de temperatura e instrumento de controle de umidade, o método de operação de design humanizado é fácil de aprender e usar, e a operação do instrumento de diferentes graus funcionais é compatível entre si. A entrada adota sistema de correção digital, termopar comum integrado e mesa de correção não linear de resistência térmica, a medição é precisa e estável.
Com ajuste de posição e funções de ajuste de inteligência artificial AI, precisão de nível 0,2, modos de alarme múltiplos. Método de ajuste de umidade e temperatura de equilíbrio BTHC independente e exclusivo para aquecimento, resfriamento e temperatura. O sistema de refrigeração adota uma unidade de compressor importada totalmente fechada, uma refrigeração mecânica de estágio único ou um sistema de circuito múltiplo de baixa temperatura e um sistema de coordenação de proteção de segurança e controle totalmente automático. O aquecimento adota tubo de aquecimento com aletas de aço inoxidável.
Os produtos de aquecimento e controle de temperatura comumente usados em equipamentos de teste de temperatura constante incluem: placas de aquecimento elétrico, placas de aquecimento elétricas e sistemas de controle de temperatura.
Esquema de aquecimento de equipamento de teste de temperatura constante
Diante de muitas marcas de placas de aquecimento no mercado, vários materiais de superfície de placas de aquecimento e opções de parâmetros, como escolher a placa de aquecimento mais adequada para nós? A forma correta de escolher a marca da placa de aquecimento de laboratório:
1. Dissipação de calor:
Como a função de alta temperatura é usada por um longo tempo, se o desempenho de dissipação de calor não for bom, é fácil causar danos à placa de circuito interno e outros acessórios. A carcaça deve ser equipada com proteção contra desligamento por alta temperatura como padrão.
2. Resistência à corrosão:
O laboratório ou as amostras são frequentemente ácidas e a placa superior deve ter função anticorrosiva e deve ser revestida com uma camada de cerâmica.
3. Controle e função:
A placa de aquecimento produzida pela marca geral ou fabricante tem apenas a função de aquecimento, mas ao encontrar aplicações especiais durante o experimento, a placa de aquecimento comum não pode atender aos requisitos. Por exemplo, alguns experimentos exigem que a temperatura não possa ser muito alta para um excesso de temperatura. Desta vez, a taxa de aumento da temperatura pode ser ajustada e o tamanho do excesso de temperatura pode ser ajustado; existem outros tempos, limite a temperatura mais alta ou mais baixa, a configuração de velocidade mais baixa e assim por diante.
4. Durabilidade:
Como as marcas nacionais geralmente têm fábricas ou marcas pequenas e não têm experiência de produção suficiente e investimento R&& D, muitas das placas de aquecimento produzidas são copiadas de marcas estrangeiras em estrutura e design, e algumas peças podem ser salvas, portanto, as placas de aquecimento produzidas não são duráveis.
