A estrutura da panela de arroz comum: a panela de arroz comum é composta principalmente de placa de aquecimento, limitador de temperatura, interruptor de preservação de calor, interruptor de alavanca, resistor limitador de corrente, luz indicadora, soquete, etc.

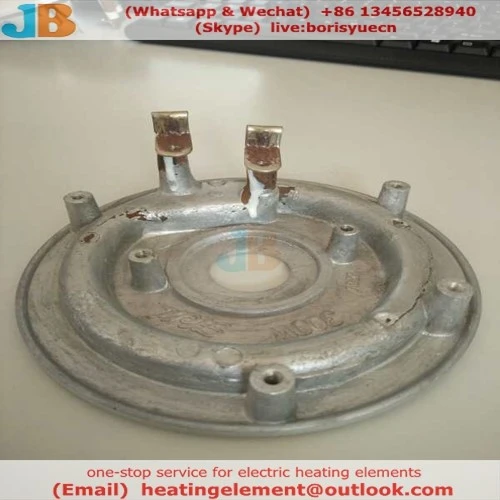

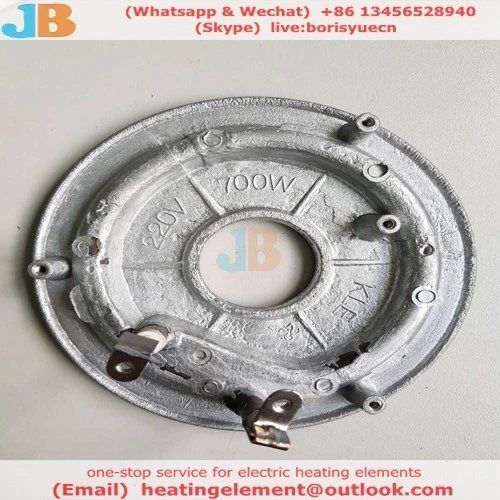

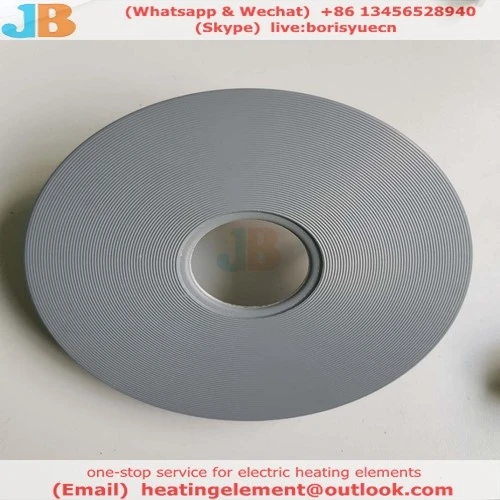

1. Placa de aquecimento: Este é o principal elemento de aquecimento da panela de arroz. Este é um disco de liga de alumínio com um tubo de aquecimento elétrico embutido nele, e o pote interno é colocado sobre ele, e você pode vê-lo ao remover o pote interno.
2. Limitador de temperatura: também conhecido como imã. Possui um anel magnético permanente e uma mola que pode ser pressionada e posicionada no centro da placa de aquecimento. Ao cozinhar, ao pressionar o botão de cozimento, a sucção do ímã aciona a alavanca para manter o contato de força ligado, ao cozinhar o arroz, a temperatura do fundo da panela continua subindo, a sucção do anel magnético permanente enfraquece com o aumento da temperatura, quando a água na panela interna é evaporada, a temperatura do fundo da panela atinge 103±2C, a sucção do anel magnético é menor que a mola nele, o limitador de temperatura é empurrado para baixo pelo mola, acione o interruptor de alavanca, corte a fonte de alimentação.
3. Interruptor de isolamento: também conhecido como termostato. É composto por uma placa de mola, um par de contatos normalmente fechados, um par de contatos normalmente abertos e um bimetal. Durante o cozimento, a temperatura dentro da panela aumenta e a chapa bimetálica se curva para cima devido à diferença de dilatação e contração térmica das duas chapas metálicas que compõem o bimetal. Quando a temperatura atinge acima de 80C, sob o impulso da folha bimetálica curvada para cima, a placa de mola aciona os contatos normalmente abertos e normalmente fechados para converter, cortando assim a fonte de alimentação do tubo de aquecimento e parando o aquecimento. Quando a temperatura na panela cai abaixo de 80C, a folha bimetálica esfria gradualmente e se recupera, os contatos normalmente abertos e normalmente fechados são convertidos novamente e a fonte de alimentação do tubo de aquecimento é conectada para aquecer. Isso se repete para alcançar o efeito de preservação de calor.
4. Interruptor de alavanca: O interruptor é uma estrutura totalmente mecânica e possui um contato normalmente aberto. Ao cozinhar, pressione este botão para conectar a energia ao tubo de aquecimento e, ao mesmo tempo, ligue o indicador de aquecimento para acendê-lo. Quando a refeição estiver pronta, o termolimitador desce, aciona o interruptor da alavanca e desconecta os contatos. Depois disso, o tubo de aquecimento é controlado apenas pelo interruptor de isolamento.
5. Resistência de limitação de corrente: a aparência é amarela dourada ou branca, o tamanho é como a resistência de 3W, pressionada entre o tubo de aquecimento e a fonte de alimentação, desempenhando o papel de proteger o tubo de aquecimento. O resistor limitador de corrente comumente usado é 185C 5A ou 10A (dependendo da potência da panela de arroz). O resistor limitador de corrente é um componente chave para proteger o tubo de aquecimento e pode ser substituído por fios.
Deixe-me contar um processo simples:
Uma panela de arroz usa uma placa de aquecimento para cozinhar o arroz no fundo de uma panela de alumínio. A placa de aquecimento contém um fio elétrico quente, que é controlado por um interruptor automático.
Há um orifício redondo no centro da placa de aquecimento e há uma sensação magnética quente e suave no orifício, que é pressionado contra o fundo da panela por meio de uma mola. Esta é uma ferrita pura. Pode ser atraído por ímãs permanentes a 100 graus ou menos. No entanto, quando sobe para 103 graus, perde seu magnetismo e não é mais atraído por ímãs permanentes.
Quando o botão do interruptor é pressionado, a barra transversal do interruptor pressiona o ímã para cima contra o ímã macio termossensível. Neste momento, o fio quente é ligado e o aquecimento começa.
Quando o arroz na panela ferve, a água na panela diminui gradualmente. Quando a água começa a secar, a temperatura na panela sobe de 100 graus. Quando sobe para 103 graus, o ímã macio de detecção de temperatura não é atraído pelo ímã, e a alavanca do interruptor cai devido à elasticidade da mola e sua própria gravidade, e a pressão separa os pontos de contato e o fio quente está desligado. Ao mesmo tempo, ligue outro circuito de isolamento e mantenha a temperatura do arroz em cerca de 70 graus
